服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：[email protected]
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
灰鐵球鐵白口化方可直讀光譜儀分析？
發布時間：2023-07-27 12:58:55 點擊：3920
灰鐵，球鐵鑄件的元素檢測分析，一般會選擇使用直讀光譜儀，為獲取準確的檢測數據，需要對灰鐵球鐵鑄件進行白口化處理，但是不是一定需要白口化才能檢測？
直讀光譜儀的檢測需要樣品進行白口化處理，以保證分析樣品各元素組分比較均勻。灰口鑄鐵經過白口化處理后，碳元素以碳化物（Fe3C）形式存在于金相組織，無石墨碳，分布較均勻，無偏析現象，符合光電直讀光譜法對樣品的要求。
所謂“白口化”就是一個鐵水澆注的過程和“白口鐵”形成的程度，往往澆注完一個樣品很難完全“白口化”，通常越往表面，“白口化”程度越高。

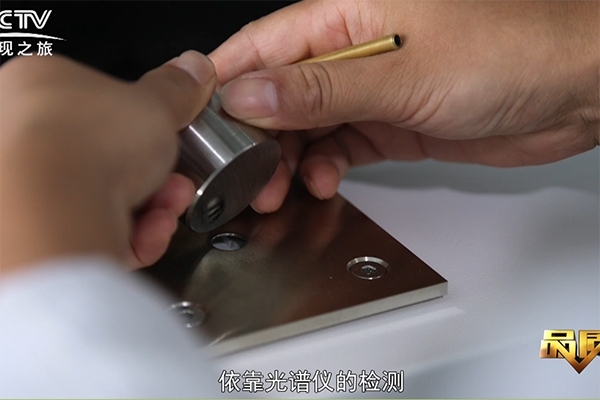

直讀光譜儀的激發檢驗操作
怎么樣可以提高“白口化”的程度呢？一般樣品的澆注采用耐火材料制成的樣模，而制做“白口化”樣品需要用鋼模，底板也要采用鋼板，如果有條件，采用銅板，這樣散熱效果更好，而且不要采用圓柱形樣模，要采用“酒盅”型樣模，這樣“白口化”程度才會更高。白口化的樣品，才是適合直讀光譜儀進行分析的理想樣品。
但研究人員發現，并不是所有鑄件樣品都要白口化的處理。白口化的目的在于處理鑄件表面覆蓋的碳，如果激發的話，可以使表面的碳減少。我們發現，獲取鑄件，取得樣品，磨樣制取后，即便鑄件本身沒有白口化處理，使用直讀光譜儀對試樣進行同一部位多次激發，可以獲取有效數據。非白口化樣品單次激發，雖有成分顯示，但并不準確，樣品放置在激發臺，固定，采用一點多次激發，約10次以上，刪除之前的激發結果，不要移動樣品，經過這種操作，其結果，大多數元素含量越來越接近真實成分，這是近似成分。測量過程是經過多次激發，促使樣品單點位置的游離C轉化成化合C（Fe3C），形成單點白口化，測量接近于白口化的組織，合金元素的測量是沒有問題的。
但以上操作方法，只是一種實驗性操作，我們在日常操作過程中，還是需要將生鐵，球鐵進行白口化處理，這樣才能正常激發，獲取準確的數據。上一篇：X熒光分析儀也可以在冶金行業使用 下一篇：光電直讀光譜儀的不銹鋼材料分析
